无缝管尺寸标准_无缝管尺寸标准表

98彩票网大家好，今天我来为大家详细地一下关于无缝管尺寸标准的问题。我对这个问题的总结和归纳，希望能对大家有所帮助。

文章目录列表:

1.无缝钢管型号规格表？
2.GB8163标准无缝管管径规格
3.无缝管的规格是多少？
4.无缝钢管公差尺寸检验标准多少
5.无缝钢管的规格以及壁厚
6.q345e无缝钢管标准是什么?

无缝管尺寸标准_无缝管尺寸标准表

无缝钢管型号规格表？

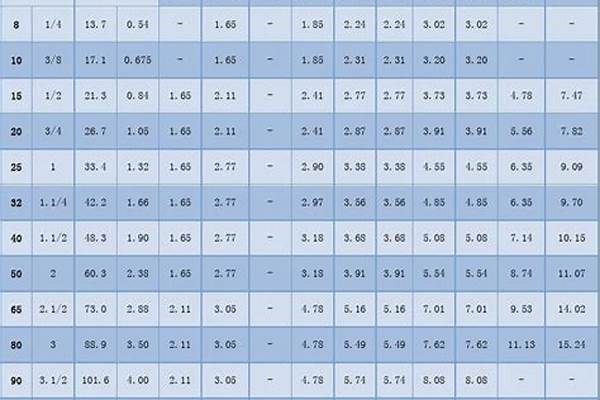

98彩票网如下图。注：计算常用型材理论重量计算公式：m=F×L×ρ

m—质量?Kg?；F—断面积m2/m?；L—长度m?；?ρ—密度?*Kg/m3

☆其中：F断面积计算：

1、方钢? F= a2?

2、钢管 F=3.1416×＄（D-＄） D—直径＄—厚度

3、钢板、扁钢 F= a×＄a—宽度

密度：

钢材：7.85*103 kg/m3

铝：2.5～2.95*103

98彩票网铜：8.45～8.9*103

铸铁：6.6～7*103

98彩票网尼龙：1.04～1.15*103

扩展资料：

无缝钢管用途很广泛。

98彩票网1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制，产量最多，主要用作输送流体的管道或结构零件。

2、用途不同分三类供应：

a、按化学成分和机械性能供应；

b、按机械性能供应；

98彩票网c、按水压试验供应。按a、b类供应的钢管，如用于承受液体压力，也要进行水压试验。

3、专门用途的无缝管有锅炉用无缝管、化工电力用，地质用无缝钢管以及石油用无缝管等多种。

98彩票网无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水以及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相重量较轻，是一种经济截面钢材。

广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以以及建筑施工中用的钢脚手架等用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，已广泛用钢管来制造。

GB8163标准无缝管管径规格

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

98彩票网规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

98彩票网DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

98彩票网DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

98彩票网DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

98彩票网DN250-ф273mm，

98彩票网DN300-ф324mm

98彩票网DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

98彩票网DN600-ф610mm，

2、小外径系列

98彩票网DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

98彩票网DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

98彩票网DN350-ф377mm，

DN400-ф426mm

98彩票网DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

98彩票网在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

98彩票网在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

无缝管的规格是多少？

无缝钢管常见的规格有6mm--630mm。常用的标准有：GB/T8162-2008（此标准为钢结构用无缝钢管），GB/T8163-2008（此标准为输送流体用无缝钢管），GB/3087-2008（此标准为中低压锅炉用无缝钢管）。只要钢厂能生产的无缝钢管，都会有GB/T8163的标准。

扩展资料：

一表面不光滑

劣质异形无缝钢管因为采用的原料、轧钢设备简陋、技术手法不专业以以及成本低廉的原因，会出现表面折叠、麻面、结疤、裂纹、易刮伤等现象，一般这种情况都可以通过肉眼观察发现。

建议广大消费碰到这些情况的时候，要理性对待，不要为了图便宜购买了劣质方管，这些异形无缝钢管的强度和硬度不达标准，是会影响今后的使用的。

二表面无金属光泽

98彩票网有些劣质异形无缝钢管采用的是土坯，而且温度不标准，钢温是通过目测把握的，这样轧出的刚会呈现出淡红色或生铁的颜色，没有异形无缝钢管的金属光泽，性能上就更不用说了。

98彩票网百度百科-无缝钢管标准

无缝钢管公差尺寸检验标准多少

98彩票网GB/T?8163-2008输送流体用无缝钢管规定:

①钢管分热轧和冷拔两种。其规格应符合GB/T?17395的规定。

②钢管的一般来说长度规定如下：热轧钢管?3000~12000mm，冷拔钢管?3000~10500mm。

扩展资料：

按生产不同可分为热轧管、冷轧管、冷拔管、挤压管等。

1、热轧无缝管一般在自动轧管机组上生产。实心管坯经检查并清除表面缺陷，截成所需长度，在管坯穿孔端端面上定心，然后送往加热炉加热，在穿孔机上穿孔。

在穿孔同时不断旋转和前进，在轧辊和顶头的作用下，管坯内部逐渐形成空腔，称毛管。再送至自动轧管机上继续轧制。最后经均整机均整壁厚，经定径机定径，达到规格要求。利用连续式轧管机组生产热轧无缝钢管是较先进的。

2、若欲获得尺寸更小和质量更好的无缝管，必须采用冷轧、冷拔或者两者联合的。冷轧一般来说在二辊式轧机上进行，钢管在变断面圆孔槽和不动的锥形顶头所组成的环形孔型中轧制。冷拔一般来说在0.5～100T的单链式或双链式冷拔机上进行。

3、挤压法即将加热好的管坯放在密闭的挤压圆筒内，穿孔棒与挤压杆一起运动，使挤压件从较小的模孔中挤出。此法可生产直径较小的钢管。

百度百科-无缝管

无缝钢管的规格以及壁厚

GB/T8162-87规定，规格：热轧管外径32～630mm。壁厚2.5～75mm。冷轧(冷拔)管外径5～200mm。壁厚2.5～12mm。

钢管的内外表面不得有裂缝、折叠、轧折、离层、发纹和结疤缺陷存在。这些缺陷应完全清除掉，清除后不得使壁厚和外径超过负偏差。

钢管的两端应切成直角，并清除毛刺。壁厚大于20mm的钢管允许气割和热锯切割。经供需双方协议也可不切头。

扩展资料：

热轧无缝管外径一般大于32mm，壁厚2.5-200mm，冷轧无缝钢管外径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm壁厚小于0.25mm，冷轧比热轧尺寸精度高。

98彩票网一般用无缝钢管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。

98彩票网10、20等低碳钢制造的无缝管经常用于流体输送管道。45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。

一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热处理状态交货。

98彩票网百度百科-精密无缝钢管

百度百科-无缝钢管

98彩票网q345e无缝钢管标准是什么?

无缝钢管的规格以及壁厚：碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于32mm，壁厚2.5到75mm，冷轧无缝钢管外径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm壁厚小于0.25mm，冷轧比热轧尺寸精度高。

一般用无缝钢管是用10#、20#、30#、35#、45#等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10#、20#等低碳钢制造的无缝管经常用于流体输送管道。45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热处理状态交货。

热轧无缝钢管，顾名思义，轧件的温度高，变形抗力小，可以实现大的变形量。以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1到20mm。由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。

无缝钢管的规格是多少无缝钢管尺寸规格表

Q345E无缝管规格：8-1240×1-200mm。

Q345E无缝管解析：　Q345E无缝管＜16Mn:Q345A Q345B Q345C Q345D Q345E>。

Q345E无缝管Q345E无缝管主要特性：

力学性能好，焊接性，冷，热加工性能和耐腐蚀性能均好，具有良好的低温韧性。

产品应用

船舶，锅炉，压力容器，石油储罐，桥梁，电站设备，起重运输机械以及其他较高载荷的焊接结构件。

Q345E无缝管旧标准对照：

98彩票网18Nb含Nb镇静钢，性能与14MnNb相近，经常用于起重机，鼓风机，化工机械等。

09MnCuPTi耐大气腐蚀用钢，低温冲击韧性好，可焊性，冷热加工性能都好，经常用于潮湿多雨地区和腐蚀气氛环境的各种机械。

98彩票网12MnV工作温度为-70度低温用钢，经常用于冷冻机械，低温下工作的结构件。

14MnNb性能与18Nb钢相近，经常用于工作温度-20--450度的容器以及其他结构件。
